TR-8203
torniquetes

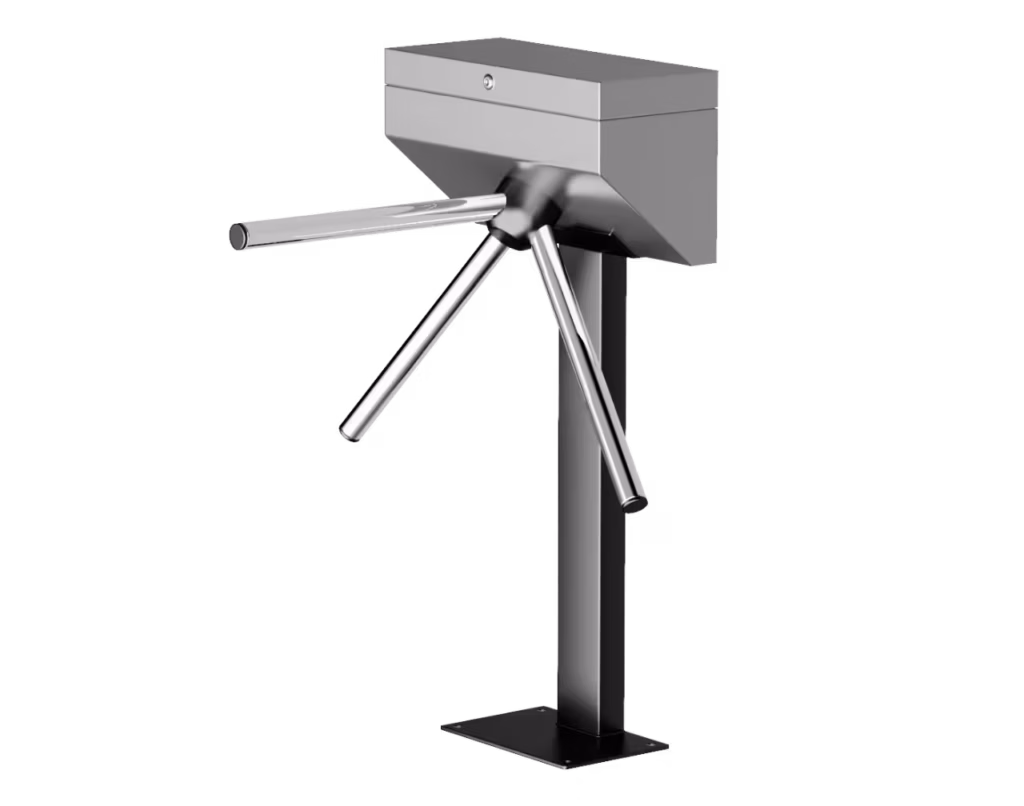

Torniquete de media altura formado por un mueble que soporta un brazo en forma de trípode. Efectúa el control de paso mediante la rotación de un brazo, que es empujado por el usuario, y a cada vuelta de 120º, permite el paso de una persona cada vez, quedando siempre uno de los brazos en posición de cierre. Eficaz en la gestión de grandes multitudes, e Indicados tanto para instalaciones interiores como exteriores que cuenten con un mínimo de vigilancia
VALiDACiÓN
- Equipos compatibles con cualquier tipo de sistema de validación.
- Posibilidad de manejo del equipo a través de pulsos libres de potencial, o de comunicaciones RS232, RS485 ModBus y Ethernet. Protocolo TCP/IP disponible.
PASO
- Equipos con mecanismo mecánico, electromecánico o motorizado con giro automático, según modelo.
- Control de paso unidireccional o bidireccional.
- Versión sencilla o doble disponible, según modelo.
- Con sistema de autocentrado para garantizar la rotación completa a la posición inicial y sistema de amortiguación para un suave funcionamiento.
SEGURIDAD
- Brazo trípode giratorio fijo o brazo de abatimiento eléctrico de emergencia.
- Con trinquete antirretroceso para evitar la rotación inversa.
FABRiCACiÓN
- Mueble y brazos fabricados en acero inoxidable AISI-304 o en AISI-316 de 1,5 mm. de espesor y acabado satinado y pulido brillo, respectivamente.
- Los equipos cuentan con puertas laterales y tapas con cerraduras de seguridad que facilitan y aseguran su acceso, mantenimiento e instalación.
- Tratamientos de las piezas por cataforesis y rodamientos engrasados de por vida.
ELECTRÓNiCA
- Rango de alimentación universal. (100- 240 VAC 50/60 Hz).
- Fácil configuración de los principales parámetros del equipo mediante switches.
- Firmware actualizable para nuevas funcionalidades.
INSTALACiÓN
Sujeción al suelo a través de las pletinas del zócalo mediante tornillos y tacos de expansión que se suministran con el torno.
CONDiCiONES DE SEGURiDAD
El sistema de brazos antipánico o de emergencia permite que, con la interrupción del suministro de corriente, el brazo que está situado en la parte superior realizando el cierre, se libere, bascule
y se abata perpendicularmente al suelo quedando de inmediato el paso libre y expedito para una posible evacuación. Los brazos fijos en los modelos con funcionamiento eléctrico se desbloquean para que giren libremente, en caso de corte de corriente.
FUNCiONAMiENTO
Cada equipo permite diferentes modos de funcionamiento siendo los más destacados:
a. Acceso libre.
b. Acceso controlado con apertura mediante cualquier tipo de sistema de validación y/o interruptores de mando.
c. Acceso cerrado
A FACiLiTAR POR EL COMPRADOR
- Alimentación eléctrica.
- Cableado eléctrico de alimentación, de mando y control.
- Adecuación del suelo donde debe ir instalado.
VALiDACiÓN
- Equipos compatibles con cualquier tipo de sistema de validación.
- Posibilidad de manejo del equipo a través de pulsos libres de potencial, o de comunicaciones RS232, RS485 ModBus y Ethernet. Protocolo TCP/IP disponible.
PASO
- Equipos con mecanismo mecánico, electromecánico o motorizado con giro automático, según modelo.
- Control de paso unidireccional o bidireccional.
- Versión sencilla o doble disponible, según modelo.
- Con sistema de autocentrado para garantizar la rotación completa a la posición inicial y sistema de amortiguación para un suave funcionamiento.
SEGURIDAD
- Brazo trípode giratorio fijo o brazo de abatimiento eléctrico de emergencia.
- Con trinquete antirretroceso para evitar la rotación inversa.
FABRiCACiÓN
- Mueble y brazos fabricados en acero inoxidable AISI-304 o en AISI-316 de 1,5 mm. de espesor y acabado satinado y pulido brillo, respectivamente.
- Los equipos cuentan con puertas laterales y tapas con cerraduras de seguridad que facilitan y aseguran su acceso, mantenimiento e instalación.
- Tratamientos de las piezas por cataforesis y rodamientos engrasados de por vida.
ELECTRÓNiCA
- Rango de alimentación universal. (100- 240 VAC 50/60 Hz).
- Fácil configuración de los principales parámetros del equipo mediante switches.
- Firmware actualizable para nuevas funcionalidades.
INSTALACiÓN
Sujeción al suelo a través de las pletinas del zócalo mediante tornillos y tacos de expansión que se suministran con el torno.
CONDiCiONES DE SEGURiDAD
El sistema de brazos antipánico o de emergencia permite que, con la interrupción del suministro de corriente, el brazo que está situado en la parte superior realizando el cierre, se libere, bascule
y se abata perpendicularmente al suelo quedando de inmediato el paso libre y expedito para una posible evacuación. Los brazos fijos en los modelos con funcionamiento eléctrico se desbloquean para que giren libremente, en caso de corte de corriente.
FUNCiONAMiENTO
Cada equipo permite diferentes modos de funcionamiento siendo los más destacados:
a. Acceso libre.
b. Acceso controlado con apertura mediante cualquier tipo de sistema de validación y/o interruptores de mando.
c. Acceso cerrado
A FACiLiTAR POR EL COMPRADOR
- Alimentación eléctrica.
- Cableado eléctrico de alimentación, de mando y control.
- Adecuación del suelo donde debe ir instalado.
FICHA TÉCNICA
| Concepto | Valor |
|---|---|
| Material | A/inox AISI 304 o 316 |
| Alimentación eléctrica | 100-240 VAC 50/60 Hz |
| Magnetotérmico de protección | 6A |
| Tensión de trabajo | 24 VDC |
| Consumo Maximo / Reposo | 30 W |
| Temperatura de funcionamiento | 15º to + 50º |
| Humedad | 90% |
| Peso Neto | 45 Kg. |
| Nivel seguridad | Disuasorio |
| Pasos/minuto | Hasta 45 |
| MCBF: Millones de ciclos entre fallas | 10 M |
| Amortiguador | Hidráulico regulable |
* El Consumo Máximo indicado no tiene en cuenta accesorios opcionales.
ADAPTACIONES DE MUEBLE
1. Posibilidad de hacer adaptaciones al mueble, según necesidades o gustos del cliente.
2. Carcasas a medida para alojar lectores y pictogramas.
SEGURIDAD
Sistemas de alarmas para detectar el paso fraudulento por debajo y por encima del brazo trípode, con posibilidad de sensor en tapa para detectar un intento de salto.
VISIBILIDAD Y ESTÉTICA
1. Pictogramas indicativos
2. Pictogramas frontales.
3. Tiras de LED.
4. Tapa superior disponible en diferentes materiales.
5. Posibilidad de pintar el equipo en diferentes colores según carta RAL
PROTECCIÓN EXTERIORES
Sólo con ello, podremos garantizar el correcto funcionamiento de los equipos en exterior.
1. Sellado exterior.
2. Protección Electrónica.
3. Marquesina de protección para exteriores.
4. Acero inoxidable 316 para aquellos entornos exteriores y también interiores, en los que exista humedad, salinidad y/o corrosión.
COMPLEMENTOS
Ver apartado accesorios en catálogo general.
1. Sistemas de control de aforos integrados en el propio equipo o a través de software.
2. Contadores de pasos, buzones traga-tarjetas y consolas de mando y control.
3. Postes o báculos.
4. Barandillas fijas o extraíbles para el cerramiento o formación de los pasillos.
TR-8203

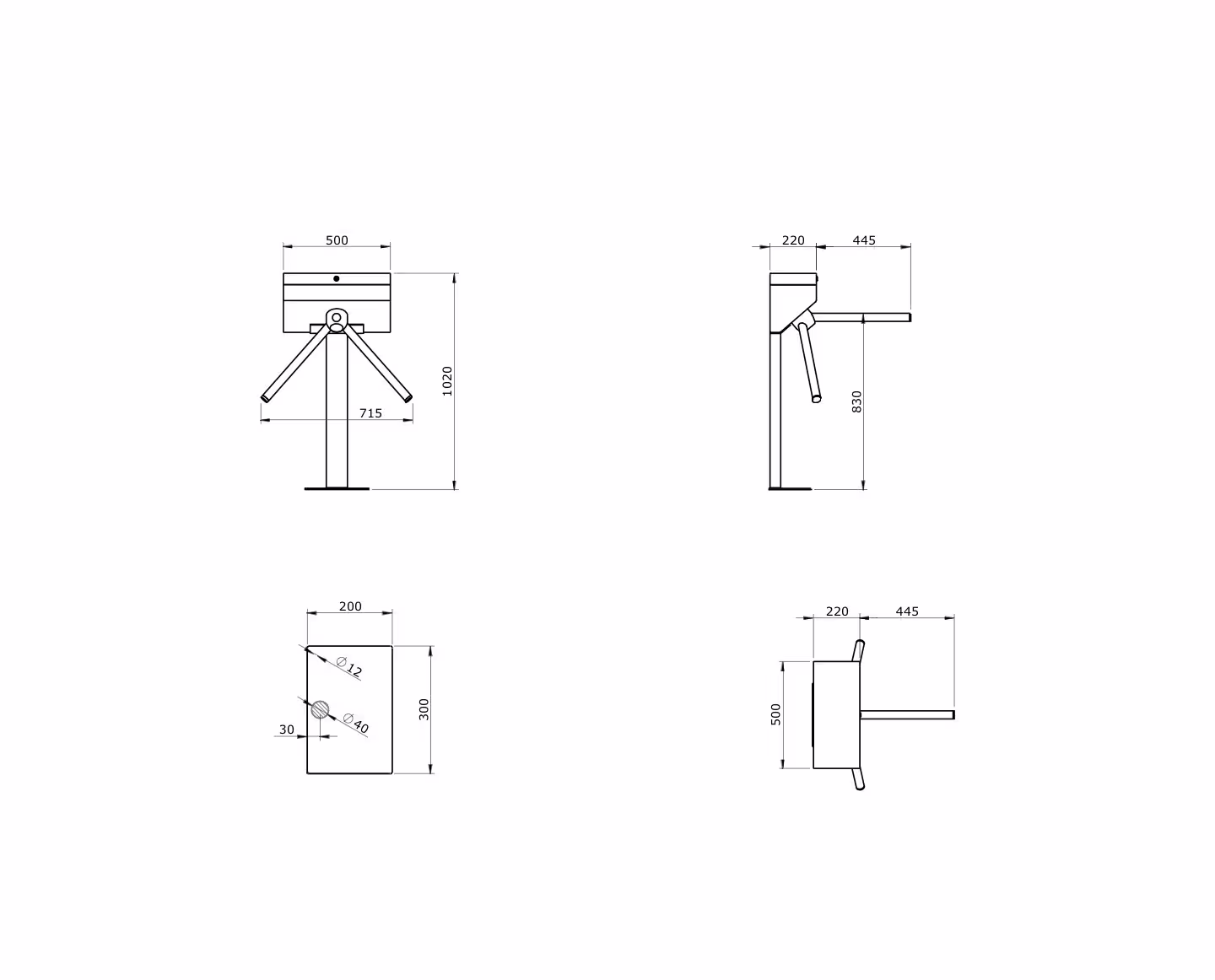

Planos
